ННВВ - Нагреватели нефтепродуктов врезные взрывозащищенные
Врезной нагреватель предназначен для нагрева дизельного топлива, битума и гудрона в заглубленных или расположенных под землей ёмкостях, наземных резервуарах, установленных в местах, которые в соответствии с классификацией «Правил устройства электроустановок» сокращенно (ПУЭ), относятся к пожароопасным классам П-1; П-2; П-3.
Нагреватель такого типа может быть использован для разогрева минеральных масел, мазутов и прочих вязких и застывающих продуктов.
ННВВ состоит из корпуса, стойки — 2 и клеммной коробки — 3. В корпус нагревателя вмонтированы три трубы — 4, внутри которых расположены нагревательные элементы — 5 (нихромовые спирали — 6), размещенные в керамических электроизоляционных блоках — 7. Нагревательные элементы под средством термостойких проводов — 8 подключаются к комплекту зажимов в клеммной коробке.
Другим важнейшим преимуществом использования КЭН является простота ремонта нагревателей. Замена КЭН может быть произведена без слива нефтепродукта (актуально при использовании фланцевых нагревателей).
Характеристики:
• Рабочие напряжения нагревателя может быть как 220В, так и 380 В.
• Удельная поверхностная мощность не более 1,2 Вт/см²
• Диаметр корпуса (наружный) не более 34см
• Степень защиты по ГОСТ 14255-69 IР68
• Время выработки, 15000 часов
• Срок службы до 8 лет
Для осуществления контроля температуры разогрева нефтепродуктов и предотвращения их перегрева необходимо устанавливать терморегулирующее устройство (шкаф управления).
Нагреватели фланцевые устанавливаются в боковой стенке резервуара посредством сварного
соединения или через фланец
Устройство и принцип работы.

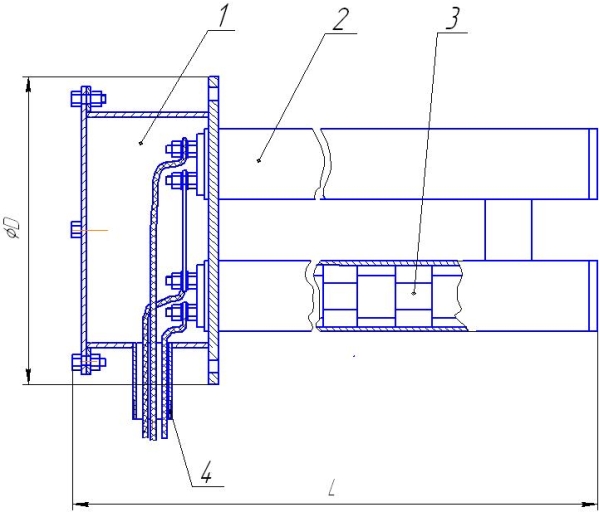

— Нагреватель (рис.1) состоит из сварного фланцевого корпуса (1), внутри труб(2) которого размещены керамические электронагревательные сердечники (КЭС) (3). К корпусу приварен патрубок (4) для ввода токоведущего кабеля. На патрубок по требованию заказчика может устанавливаться клеммная коробка.
Рис. 1.
— КЭСы могут извлекаться из труб для периодического осмотра или замены без опорожнения резервуара.
— Принцип работы нагревателя заключается в выделении тепла КЭСами при прохождении по ним электрического тока и передаче тепла в разогреваемый продукт через трубы корпуса.
— Для контроля температуры разогрева продукта рекомендуется использовать терморегулирующие устройства, датчик которого должен быть установлен на 300 −400мм выше туб нагревателя.
Указание мер безопасности.
— К монтажу и эксплуатации нагревателя допускаются лица, имеющие квалификационную группу III и выше согласно-«Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей» (ПТЭЭП и ПТБЭЭП), ознакомленные с настоящим руководством по эксплуатации и прошедшие специальное обучение.
Запрещается:
1) включение нагревателя при уровне продукта менее 0,5 м над нагревателем;
2) эксплуатация нагревателя без защитного заземления;
3) эксплуатация нагревателя, имеющего сопротивление электрической изоляции менее 1,0 МОм;
4) эксплуатация нагревателя, имеющего механические повреждения;
5) проведение ремонтных и монтажных работ при включенном нагревател
Монтаж.
— После доставки нагревателя на место монтажа необходимо:
1) проверить комплектность и путем визуального осмотра убедиться в целостности нагревателя и отсутствии механических повреждений;
2) открыть клеммную коробку и произвести проверку сопротивления электрической изоляции (должно быть не менее 1,0 МОм).
— Монтаж нагревателя в резервуаре осуществляется в следующей последовательности:
1) в резервуаре вырезать отверстие под предварительно изготовленный фланцевый патрубок (рис. 2) для трехтрубных нагревателей (см. табл. 1) или (рис. 3) для шести трубных нагревателей;
2) приварить патрубок к резервуару;
3) установить на днище резервуара подставку, на которую должны опираться трубы нагревателя;
4) нагреватель завести через патрубок в резервуар, предварительно установив прокладку из паронита;
5) установить в отверстия фланцев болты и затянуть гайками;
6) подключить токоведущий кабель и произвести заземление, сопротивление которого должно соответствовать ПУЭ.

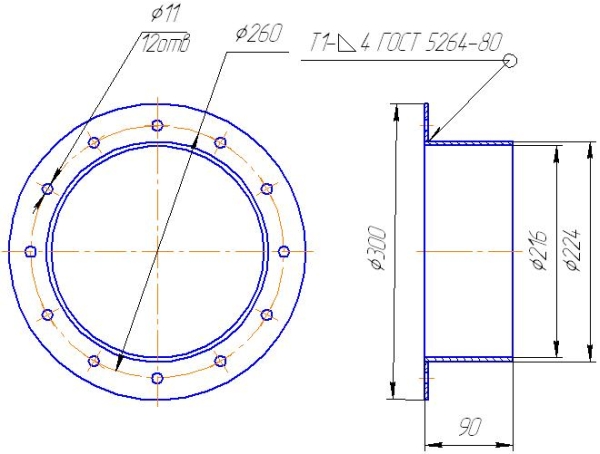

Рис. 2.
Рис. 3.
Техническое обслуживание.
Таблица 2 | ||
№№ п.п. | Что проверяется и при помощи какого инструмента | Технические требования. |
1 | Проверка электрического сопротивления нагревателя. Проверять по каждой фазе. Мультиметр или мост постоянного тока. |
В соответствии с табл.1. Проверять перед вводом в эксплуатацию и в процессе эксплуатации не реже 1 раза в год. |
2 | Проверка сопротивления электрической изоляции (холодном состоянии). Омметр с испытательным напряжением 1000 В. |
Не менее 1,0 МОм. Проверять перед вводом в эксплуатацию и в процессе эксплуатации не реже 1 раза в год. |
3 | Проверка заземления. Измеритель заземления МО-8. |
Сопротивление заземляющего устройства не более 4,0 Ом. Один раз в год. |
Возможные неисправности и способы их устранения.
Таблица 3 | |||
№№ п.п. | Наименование неисправности, внешнее проявление и дополнительные | Вероятная причина. | Способ устранения. |
1 | Нагреватель, подключенный к источнику питания, не нагревается. | 1. Поврежден токоведущий кабель. 2. Неисправность в пусковой аппаратуре. | Проверить наличие напряжения индикатором напряжения и устранить неисправность. |
2 | Сопротивление электрической изоляции ниже нормы | Наличие влаги внутри нагревателя | Произвести сушку нагревателя путем подключения нагревательных элементов (КЭСов) на 1/3 номинального напряжения на время до восстановления изоляции. |
