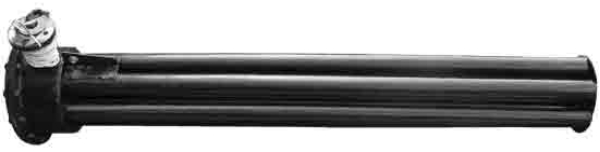

ННПВ - Нагреватели нефтепродуктов погружные взрывозащищенные

ННПВ — нагреватель предназначен для нагрева дизельного топлива, битума и гудрона в заглубленных или расположенных под землей ёмкостях, наземных резервуарах, установленных в местах, которые в соответствии с классификацией «Правил устройства электроустановок» сокращенно (ПУЭ), относятся к пожароопасным классам П-1; П-2; П-3.

Нагреватель такого типа может быть использован для разогрева минеральных масел, мазутов и прочих вязких и застывающих продуктов.

Устройство и принцип работы:

Нагреватель состоит из фланца, к которому крепятся от 1 до 6 труб, каждая из труб длинной от 1 до 3 метров и внешний диаметр 57- 60 мм. В трубах установлены трубчатые электронагреватели. Защитная крышка, защищающая контактные группы нагревателей от атмосферных воздействий, крепится к фланцу. Через патрубок крышки к нагревателям подключается питающий кабель.

Достаточно большая поверхность теплообмена, достигаемая при использовании такого способа нагрева, обеспечивает равномерный режим разогрева вязких продуктов до рабочей температуры с сохранением его качественных показателей и без разрушения его фракционного состава. Так же важным преимуществом использования таких нагревателей является удобство и простота их ремонта. Замена нагревателей может быть произведена без слива продукта.

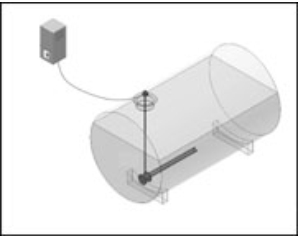

Схема установки:



Характеристики:
• Рабочие напряжения битумного нагревателя может быть как 220В, так и 380 В.
• Удельная поверхностная мощность не более 1,2 Вт/см²
• Диаметр корпуса (наружный) не более 34см
• Степень защиты по ГОСТ 14255-69 IР68
• Время выработки, 15000 часов
• Срок службы до 8 лет

Устройство и принцип работы.

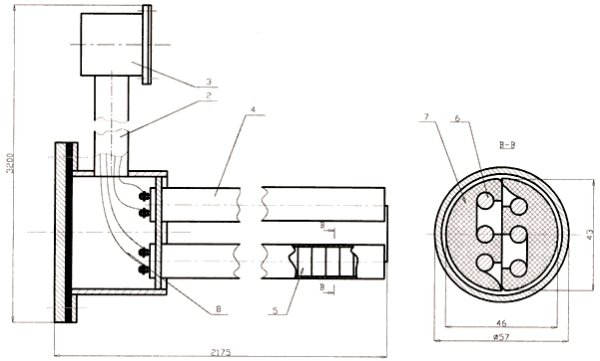

— Нагреватель (рис.1) состоит из сварного корпуса (1), внутри труб (2) которого размещены керамические электронагревательные сердечники (КЭС) (3). К корпусу крепится патрубок со стойкой (5) и клеммной коробкой. В стойке проложены термостойкие токоведущие провода. Корпус снабжен крышкой (4).
Для удобства транспортировки нагреватель поставляется в разобранном состоянии (стойка отсоединена от корпуса, а токоведущие провода свернуты в бухту вокруг патрубка корпуса).
— Принцип работы нагревателя заключается в выделении тепла КЭСами при прохождении по ним электрического тока и передаче тепла в разогреваемый продукт через трубы корпуса.
— Для контроля температуры разогрева продукта рекомендуется использовать терморегулирующие устройства, датчик которого должен быть установлен на 300 —400мм
выше труб нагревателя.



Указание мер безопасности.

— К монтажу и эксплуатации нагревателя допускаются лица, имеющие квалификационную группу 111 и выше согласно " Правил технической эксплуатации электроустановок потребителей" и «Правил технической безопасности электроустановок потребителей» (ПТЭ и ПТБ), ознакомленные с настоящим паспортом и прошедшие специальное обучение.

Запрещается:
1) включение нагревателя при уровне продукта менее 0,5 м над нагревателем;
2) эксплуатация нагревателя без защитного заземления;
3) эксплуатация нагревателя, имеющего сопротивление электрической изоляции менее 1,0 МОм;
4) эксплуатация нагревателя, имеющего механические повреждения;
5) проведение ремонтных и монтажных работ при включенном нагревателе.

Монтаж.

— После доставки электронагревателя на место монтажа необходимо:
1) проверить комплектность и путем визуального осмотра убедиться в целостности нагревателя и отсутствии механических повреждений;
2) произвести проверку сопротивления электрической изоляции токоведущих частей (должно быть не менее 1,0 МОм);
3) протянуть токоведущие провода через стойку к клеммной коробке;
4) произвести затяжку болтов на фланцах, установив предварительно прокладку из паронита и подключить провода к соответствующим клеммам клеммной коробки.

Техническое обслуживание.

Возможные неисправности и способы их устранения.
