УСБ-5.5 Установка компаундирования смесевых бензинов (топлив)
Компаундирование. Установка Смешивания Жидкостей в потоке.

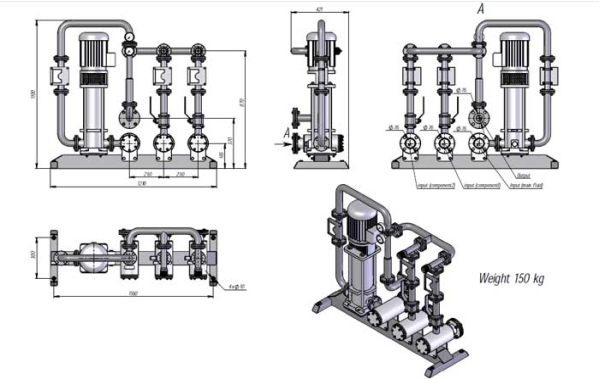

Установка компаундирования смесевых бензинов (топлив) УСБ-5/5
Новая модель. Основное предназначение данного типа установки компаундирования — смешение двух, трех компонентов. Основное место применения — малые, средние и мини НПЗ, нефтебазы и хранилища. Установка прекрасно зарекомендовала себя в аграрных и фермерских предприятиях по компаундированию биоэтанола и по компаундированию биодизеля, обработка топлива, обработка дизельного топлива, обработка бензинов и т. д..
 |
 |
Установка поставляется как полностью комплектное оборудование, оснащена насосным агрегатом, электродвигателем, запорной и регулирующей арматурой, ответными фланцами, оснащена датчиками расхода компонентов (ротаметрами). Дозирование компонентов осуществляется в любой пропорции, в зависимости от технического задания (рецептур) клиента установка комплектуется ротаметрами с различной пропускной способностью.
Установка смесевых бензинов типа УСБ предназначена для смешивания от двух до трех отдельных составных компонентов, в частности низкооктанового бензина с добавками, биодизеля с дизелем, биоэтанола с бензином и т. д..
Установка смесевых бензинов УСБ может применяться на предприятиях нефтеперерабатывающей, пищевой промышленности и автозаправочных станциях, АТП, фермерских хозяйствах и любых других предприятиях.
Узел компаундирования предназначена для эксплуатации, как в помещениях, так и на открытых площадках под навесом.
Конструкция установки гидродинамического смешивания обеспечивает безопасную эксплуатацию в помещениях повышенной опасности по ГОСТ 12.1.013-78
Конструкция установки с гидродинамическим кавитационным полем допускает эксплуатацию как на вновь строящихся, так и на действующих предприятиях.
Технические характеристики
| № | Наименование показателя | Единицы измерения | Значение |
| 1. | Количество смешиваемых жидкостей | 2-5 | |
| 2. | Производительность смесителя по основной жидкости, не менее | м3/час | 3,5 |
| 3. | Производительность при смешивании трех компонентов, не менее | м3/час | 5,0 |
| 4. | Количество дозируемой жидкости: - 1-й ротаметр - 2-й ротаметр - 3-й ротаметр - 4-й ротаметр |
м3/час | 0,1...4,0* 0,025...0,25* 0,25...1,0* 0,025...0,50* |
| 5. | Отклонение удельного веса смесевого бензина, не более | % | 0,2 |
| 6. | Установленная мощность, не более | кВт | 3,5 |
| 7. | Давление нагнетания основной жидкости, max | МПа | 0,8 |
| 8. | Высота подъема смеси, max | м | 5 |
| 9. | Габаритные размеры, не более: - длина - ширина - высота |
мм | 1300 300 1000 |
| 10. | Масса, не более | кг | 100 |
*3начения даны при работе одного ротаметра
 |
Опросный лист (скачать) |
| Microsoft Word, 40 kb |
Характеристика и комплектация установки подбираются и подгоняются индивидуально по всем параметрам по согласованию и требованиям клиента
Требования к технологическому оборудованию
Все технологическое оборудование, включая насосы и кнопки управления, должно быть выполнено во взрывобезопасном исполнении.
Емкости должны быть снабжены дыхательными клапанами с огнепреграделителем.
Все оборудование, емкости, трубопроводы и металлоконструкции должны быть заземлены от статического напряжения согласно требованиям «Правил устройства электроустановок» (ПУЭ).
Указания мер безопасности
Меры безопасности при эксплуатации.
К эксплуатации установки допускаются лица не моложе 18-летнего возраста, прошедшие обучение и получившие инструктаж по безопасным приемам и методам работы в соответствии с ГОСТ 12.0.004-79 «Организация обучения работающих безопасности труда».
При эксплуатации установки обслуживающий персонал должен соблюдать требования по безопасности, изложенные в настоящем паспорте.
Перед началом работы необходимо внимательно проверить наличие заземления как на насосах, так и на установке.
Запрещается эксплуатация установки при обрыве или отсутствии заземления!
Проверить краны, которые должны быть закрыты.
Кратковременно прокрутить насос на холостом ходу, убедиться в его работоспособности. При обнаружении неисправностей (постоянный шум, гудение, ощущение электротока при прикосновении) необходимо выключить насос, сообщить мастеру и не приступать к работе до полного устранения неисправностей.
Меры безопасности при техническом обслуживании и ремонтных работах.
Техническое обслуживание и ремонт должны производиться только при отключенном насосе. На ящике электроуправления необходимо установить предупреждающую табличку "Не включать, работают люди!
При проведении ремонтных работ с применением переносного светильника его напряжение не должно превышать 12 В. Во взрывоопасных местах допускается применять переносные светильники только во взрывозащищенном исполнении.
Подключение насосов должно осуществляться кабелем с четырьмя жилами, одна из которых должна иметь изоляцию и соединяться с внутренним защитным (заземляющим) зажимом. Кабели должны прокладываться в местах, исключающих залив их жидкими продуктами.
Выбор вида электропроводки и способ прокладки проводов и кабелей в зависимости от условий окружающей среды следует производить в соответствии с требованиями ПУЭ разделы II-1, VII-3.
