УСБ-20.3 Установка смешивающая быстродействующая

Компаундирование. Установка Смешивания Жидкостей в потоке.
Назначение установки компаундирования смесевых топлив усб 20/3

Установка смешивающая быстродействующая типа УСБ-1 предназначена для смешивания от двух до трех отдельных составных компонентов топлив, низко октанового бензина с присадками, газового конденсата с октаноповышающими присадками, ММА, КМТА, МТБЭ, ЭТБЭ, обработка топлива, обработка дизельного топлива, обработка бензинов и т. д..

Установка может применяться на предприятиях нефтеперерабатывающей, пищевой промышленности, автозаправочных станциях, а также на предприятиях, где необходимо смешивать как однородные так и неоднородные жидкости.

Установка предназначена для эксплуатации, как в помещениях, так и на открытых площадках под навесом.

Конструкция установки обеспечивает безопасную эксплуатацию в помещениях повышенной опасности по ГОСТ 12.1.013.

Конструкция установки допускает эксплуатацию как на вновь строящихся, так и на действующих предприятиях.

Технические характеристики
Основные показатели установки приведены в таблице:

     *3начения даны при работе одного ротаметра

Характеристика и комплектация установки подбираются и подгоняются индивидуально по всем параметрам по согласованию и требованиям клиента

Комплектность
Комплект поставки установки должен соответствовать:

Устройство и принцип работы установки компаундирования на 3 компонента
Установка типа УСБ-20.3 (рис. 1) состоит из насоса Н, фильтра сетчатого Ф1, смесителя 1.1, к которому через коллектор монтируются два ротаметра Р1; Р2 визуального контроля расхода жидкости, трубопровод основной жидкости с краном К4.

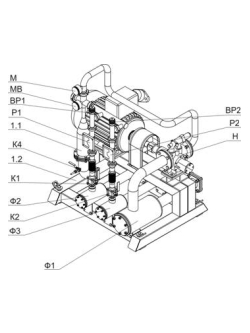

Рисунок 1 — Общий вид установки УСБ-20.3

1.1-смеситель; 1.2-рама; Р1;Р2- ротаметры; Ф1;Ф2;Ф3- фильтры сетчатые; ВР1, ВР2 - вентили регулирующие; Н- насос; К1 - К4 - краны; М - манометр; МВ - мановакуумметр;

Перед каждым ротаметром установлен фильтр сетчатый Ф2,Ф3 с краном К1,К2 и вентиль регулирующий ВР1; ВР2 соответственно.

На входе смесителя вмонтированы манометр М и мановакуумметр МВ для контроля параметров давления.

Установка собрана на раме 1.2 и крепится к фундаменту с помощью анкерных болтов.

Принцип работы
Технологическая схема смешивания с применением добавок представлена на рисунке 2.

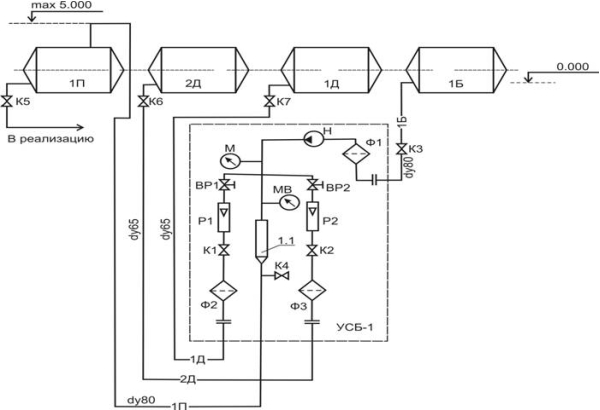

Рисунок 2 — Технологическая схема установки

По трубопроводу 1Б на установку подается основная жидкость с помощью насоса Н, предварительно пройдя через фильтр — Ф1.

По трубопроводам 1Д и 2Д добавки самотёком через входные фильтры Ф2; Ф3, краны К1,К2, ротаметры Р1, Р2; регулирующие вентиля ВР1; ВР2 подаются на установку.

Расход добавок 1Д, 2Д, в соответствии с существующими рецептурами регулируется вентилями ВР1, ВР2.

Контроль за расходом осуществляется визуально по соответствующим ротаметрам Р1, Р2.

Основная жидкость насосом Н под давлением подается в инжектор смесителя, где создает разрежение и осуществляется подсасывание строго дозируемого количества добавок. Далее частично перемешанная и дозированная жидкость попадает в смеситель, где смешивается окончательно. Жидкость после смешивания по трубопроводу 1П направляется на хранение в резервуар.

Требования к технологическому оборудованию
Все технологическое оборудование, включая насосы и кнопки управления, должно быть выполнено в строгом соответствии с требованиями безопасности категории производства.

Все оборудование, емкости, трубопроводы и металлоконструкции должны быть заземлены от статического напряжения согласно требованиям «Правил устройства электроустановок» (ПУЭ).

Установку необходимо смонтировать и подключить в соответствии с технологической схемой рис.2. Правильность подключения и монтажа перед первым пуском согласовать с заводом-изготовителем.
